Комплектація УЗЕ: від батареї до готової системи

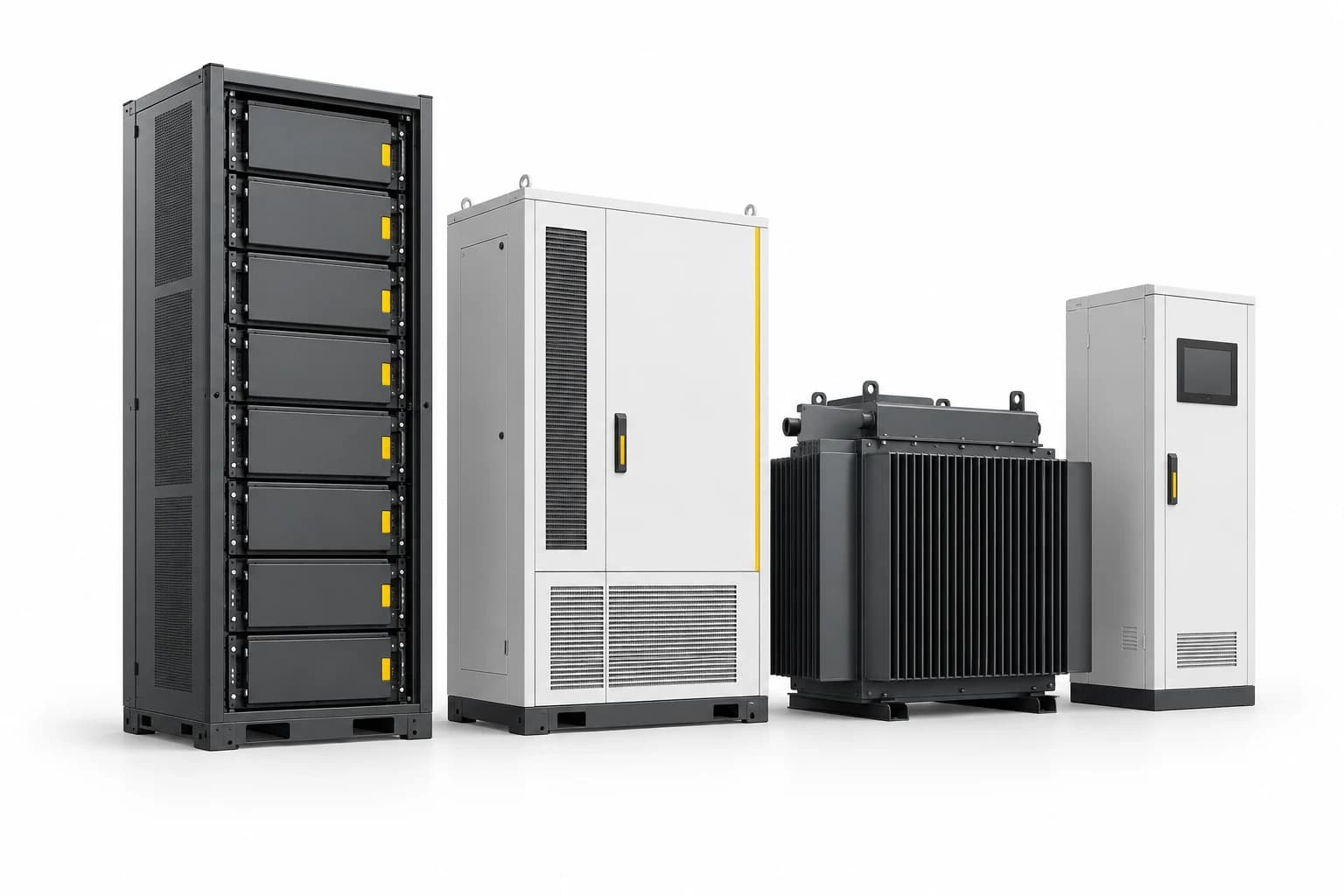

Комплектація УЗЕ охоплює батарею, силове перетворення, керування, захист і допоміжні системи, які разом забезпечують погоджений режим роботи. Частина компонентів може бути в одному корпусі, частина постачається окремо. Тому ціну батарейної шафи не можна автоматично вважати вартістю готової установки на підприємстві.

Цей матеріал допоможе власнику бізнесу й технічному замовнику перевірити склад пропозиції: де накопичується енергія, що визначає потужність, які вузли потрібні для приєднання та хто відповідає за їхню сумісність. Остаточну конфігурацію формують за навантаженням, параметрами мережі, потрібними режимами й умовами майданчика. Універсального переліку шаф, однаково придатного для всіх об’єктів, немає.

Розділіть функції та межі постачання

Спочатку опишіть задачу установки: перенесення споживання в часі, робота із сонячною генерацією, обмеження піків або резервування визначених навантажень. Ці сценарії можуть вимагати різних режимів перетворювача, комутації й керування. Перелік обладнання УЗЕ має випливати з задачі, а не з кількості доступних місць у контейнері.

Для розуміння складу системи зручно виділити три функціональні частини. Нижче показано їхні ролі, а не електричну схему чи послідовність монтажу. Захист, керування та допоміжне живлення охоплюють кілька частин одночасно.

1. Накопичення. Батарейні елементи, модулі й стійки формують запас енергії.
2. Перетворення. Двонапрямний перетворювач забезпечує обмін між постійним і змінним струмом.
3. Інтеграція. Мережева частина, облік і керування пов’язують накопичувач з об’єктом.

У специфікації розмежуйте заводський комплект, обладнання на майданчику та роботи з інтеграції. Позначка «включено» має стосуватися конкретної моделі, кількості та функції. Якщо кабелі, зовнішній щит або налаштування постачає інша сторона, це слід відобразити в розподілі відповідальності за будівництво УЗЕ.

Батарея: перевірте більше, ніж кількість кіловат-годин

Акумуляторна система складається з елементів, об’єднаних у модулі та більші батарейні блоки. У закупівельній специфікації визначають тип елементів, модульність, номінальну й корисну енергоємність, допустимі межі заряду та розряду. Однакова номінальна ємність ще не означає однаковий доступний запас енергії за потрібного режиму.

Потрібно також врахувати температурні умови, спосіб охолодження, прогнозовану деградацію та обмеження експлуатації. Гарантія збереження ємності пов’язана не лише з календарним строком, а й із погодженими циклами та обсягом енергії, що пройшла через батарею. Не переносіть умови гарантії одного виробу на інший.

Потужність визначає інтенсивність обміну енергією, а ємність описує її запас. Ці параметри потрібно розглядати разом із тривалістю навантаження. Детальніше про одиниці й межі розрахунку читайте в матеріалі про потужність та ємність УЗЕ.

Якщо планується нарощування, перевірте його ще на етапі закупівлі. Вільне місце поруч не підтверджує сумісності майбутніх модулів із наявними батареями, перетворювачами та програмним забезпеченням. У пропозиції потрібні умови розширення і межі відповідальності за оновлену конфігурацію.

Окремо запитайте, за яких температур і стану заряду доступна заявлена потужність. Батарея та перетворювач мають працювати в сумісних діапазонах напруги й струму. Максимальне значення одного компонента не доводить, що вся система утримуватиме його протягом потрібного часу. Ці обмеження важливі для вибору кількості модулів і робочого графіка.

Перетворювач, трансформатор і мережеве обладнання

Силова перетворювальна система, або PCS, працює в обох напрямках: заряджає батарею та перетворює накопичену енергію для віддачі в мережу змінного струму. Для неї визначають активну й реактивну потужність, ККД, допустимі перевантаження, якість електроенергії та поведінку під час мережевих порушень.

Не кожний інвертор для сонячних панелей виконує цю роль. Наявність мережевого інвертора на СЕС не доводить, що до нього можна безпосередньо додати батарею. Потрібно перевіряти передбачені виробником підключення, діапазони напруг, керування та сумісність конкретних компонентів.

Трансформатор узгоджує рівні напруги там, де це передбачено схемою. Окремий новий трансформатор не є обов’язковою покупкою для кожного накопичувача: рішення залежить від точки підключення та придатності наявної інфраструктури. Комутацію, кабелі, заземлення, захист і облік проєктують як частину установки, а не залишають «дрібними витратами» після вибору батареї.

У цілому для УЗЕ задають чисту потужність у точці приєднання з урахуванням втрат і власних потреб. Вона може відрізнятися від показника на виводах PCS. Якщо потрібна робота без зовнішньої мережі, окремо перевіряють можливість формувати напругу й частоту, схему відокремлення та допустимі навантаження.

Для поєднання генерації й накопичення можна розглянути гібридні енергетичні рішення. Конкретна схема резервування визначається проєктом, а не самою назвою рішення.

Керування та обмін даними: чотири різні ролі

Керування батареєю, планування енергопотоків і диспетчерський контроль вирішують різні задачі. Не обов’язково купувати чотири окремі шафи, але потрібно розуміти, де реалізована кожна потрібна функція та як системи взаємодіють.

Однаковий роз’єм або назва протоколу ще не підтверджує повної сумісності. Потрібно зіставити перелік сигналів, команди, обмеження, версії програмного забезпечення та реакції на втрату зв’язку. Наприклад, команда заряду не повинна ігнорувати обмеження, яке передала система керування батареєю.

У пропозиції варто окремо визначити потрібні контролери, ліцензії, канали зв’язку й обсяг налаштування. Домовтеся, які журнали та експлуатаційні дані отримає власник. Гарний екран моніторингу не замінює перевірки того, чи доступні потрібні функції керування.

Охолодження, безпека та власне споживання

Система термокерування підтримує допустимі умови роботи батарей. Повітряне або рідинне охолодження розглядають разом із температурним діапазоном, навантаженням, сервісом і вимогами до розміщення. Сам тип охолодження не доводить кращої економіки або придатності до будь-якого клімату.

Пожежна концепція охоплює виявлення небезпечних подій, керування газовиділенням і вентиляцією, безпечне відключення, локалізацію наслідків та реагування. Її обґрунтовують для конкретної конфігурації й майданчика. Наявність одного датчика або засобу гасіння не підтверджує виконання всього комплексу вимог.

Охолодження, автоматика, зв’язок та інші допоміжні вузли також споживають електроенергію. З’ясуйте, звідки вони живляться, що відбувається при втраті цього живлення та як їх враховано у гарантованих характеристиках. ККД окремого перетворювача не можна називати ККД повного циклу всієї установки.

Сервісні проходи, можливість заміни вузлів, підведення комунікацій і доступ аварійних служб належать до умов реалізації системи. Компактний корпус сам по собі не означає, що його можна встановити в будь-якій вільній частині підприємства.

До специфікації майданчика включіть габарити й масу обладнання, умови доставки, вимоги до основи та простір для обслуговування. Заздалегідь розмежуйте, хто готує фундамент, кабельні траси й зовнішні комунікації. Це допомагає побачити витрати, яких може не бути в ціні заводського комплекту, але без яких установка не буде готова до роботи.

Що насправді означає інтегрований комплект

Інтегрована шафа об’єднує кілька функцій, але не скасовує потреби перевірити зовнішні підключення й додаткові опції. На прикладі Sungrow PowerStack 255CS-2H можна розрізнити номінальну ємність батареї 257 кВт·год та потужність перетворювача 125 кВт. Це різні характеристики, а не два способи записати розмір системи.

У комплектації відповідної версії ST255CS-2H передбачені батарейна частина, перетворювач, рідинне охолодження та засоби виявлення пожежних подій. Водночас контролер EMS300CP у переліку внутрішніх компонентів позначений як опція. Тому навіть для готової шафи потрібно звіряти точну версію поставки та склад керування.

Сторінки PowerStack 510CS-4H та PowerTitan 2.0 описують інші вироби. Не переносіть на них опції, гарантії чи схему підключення попередньої моделі. Позначення серії допомагає знайти обладнання, але остаточний склад визначають специфікація конкретної поставки та документація її версії.

Ці приклади не замінюють порівняння інших рішень. У розділі обладнання та виробників можна перейти до відповідних лінійок. Порівнюйте їх за однаковими функціями й масштабом задачі, не прирівнюючи окремий побутовий акумулятор до завершеної промислової установки.

Як перевірити пропозицію перед закупівлею

Зведіть пропозиції до одного переліку функцій і меж. Якщо в одній ціні є лише обладнання, а в іншій також проєктування, мережеві роботи й налаштування, різниця сум не показує різницю вартості однакового результату. Окремо зафіксуйте виключення та роботи замовника.

Для кожної позиції корисно мати чотири поля: що постачається, хто встановлює, хто налаштовує та хто підтверджує роботу. Наприклад, передання контролера не означає автоматичного включення розробки потрібного алгоритму. Це приклад перевірки меж пропозиції, а не опис виконаного об’єкта або типової умови всіх постачальників.

• Запишіть точні моделі, кількість і версії основних компонентів.
• Розділіть номінальні параметри та гарантовані показники системи.
• Перевірте трансформатор, захист, облік і допоміжне живлення.
• Уточніть програмні опції, інтеграцію, сервіс і доступ до даних.
• Визначте, як підтверджуватимуть сумісність і кінцевий результат.

Для останнього пункту потрібна узгоджена програма випробувань та приймання УЗЕ. Перевірка паспорта компонента не замінює підтвердження роботи всіх частин разом. Відповідального за системну інтеграцію варто визначити до розміщення замовлень.

Якщо установка входить до нового сонячного проєкту, склад СЕС опрацьовують у межах проєктування сонячних електростанцій. Обсяг робіт з окремою УЗЕ погоджують додатково. Для запиту підготуйте графік навантаження, параметри приєднання, наявне обладнання та перелік потрібних режимів.
